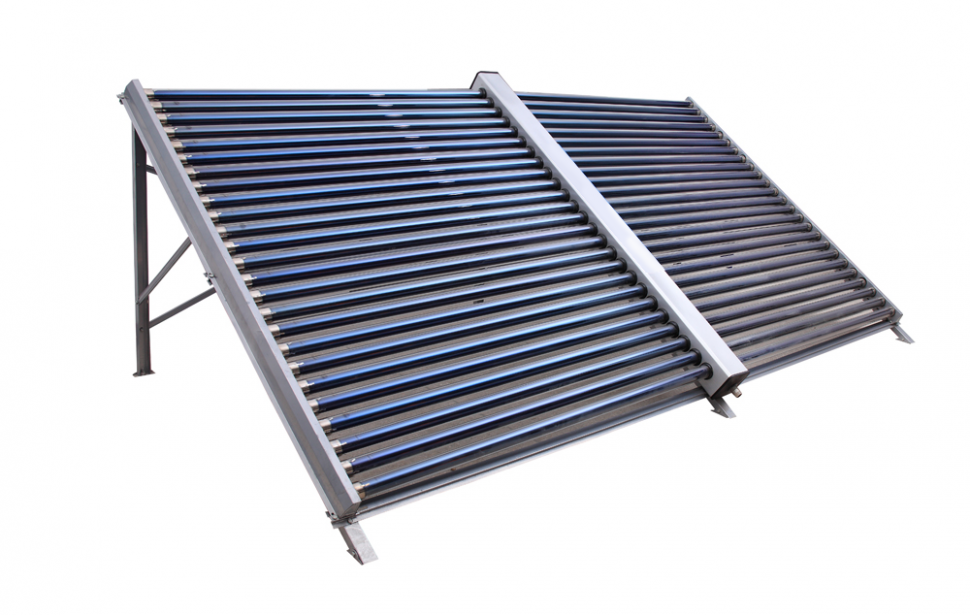

Вакуумный солнечный коллектор Altek AC-VG-50

Солнечный вакуумный коллектор Altek AC-VG-50 - предназначен для нагрева большого количества воды.
Коллектор - это центральная часть системы солнечного водонагревателя. Он собран из отдельных вакуумных трубок, горловиной герметично вставленных в манифолд, а нижним концом закрепленных на раме коллектора. С помощью селективного покрытия вакуумных трубок солнечная энергия поглощается и преобразовывается в тепловую и нагревает воду в трубке. Максимальная температура нагрева 90 ℃. Из-за того, что горячая вода легче, чем холодная, горячая вода естественным образом циркулирует к верху трубки, а холодная - к низу трубки. Такая циркуляция основана на разнице температур.В манифолд принудительно подается холодная вода, которая циркулирует вниз трубки, тем самым выталкивая из трубки и другого конца маніфолда подогретую воду. Вакуумная трубка состоит из двух стеклянных колб, между которыми находится вакуум; такая структура трубки снижает потерю тепла.

Манифолд - составная часть коллектора служит для крепления горловин вакуумных трубок, а также для циркуляции и отвода подогретой воды в вакуумных трубках. Для уменьшения потерь тепла, манифолд покрыт изолирующим слоем пенополиуретана.

Изолирующий слой обеспечивает сохранение тепла. В настоящее время самым эффективным способом изоляции является пенополиуретан, который распиливают между внешней и внутренней стенкой коллектора, образуя, таким образом, изоляционный слой толщиной 50-60мм. Даже в холодных регионах система будет нормально работать.
Убедиться в качестве и толщине изоляционного слоя можно вытянув вакуумную трубку.
Производительность системы в летний период - 800 литров горячей воды температурой 45 ° С.
