Сонячна батарея - декілька об'єднаних фотоелектричних перетворювачів (напівпровідникових пристроїв), які прямо перетворюють сонячну енергію в постійний електричний струм. На відміну від сонячних колекторів, виконуючих нагрівання матеріалу-теплоносія, панелі сонячних батарей виробляють безпосередньо електричну енергію.

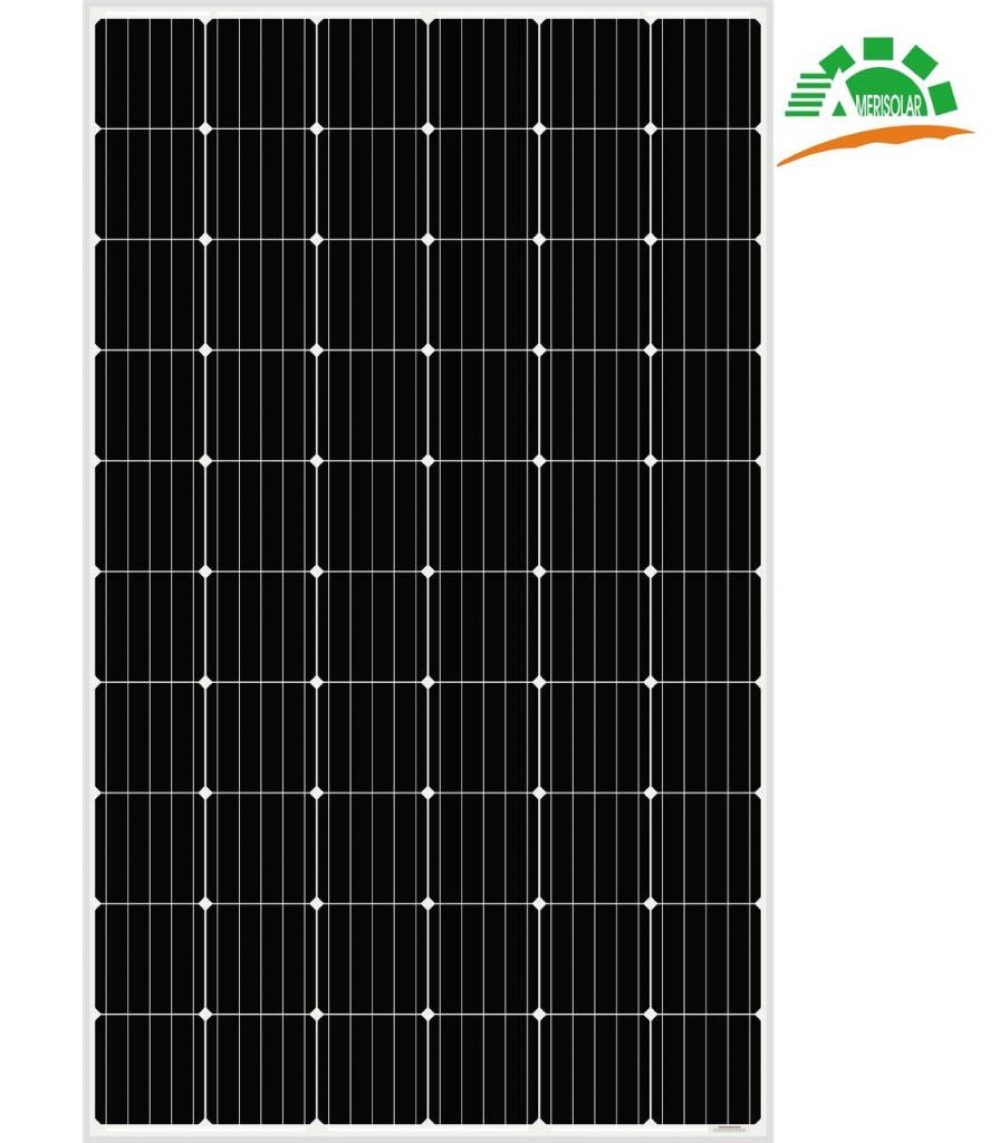

Сонячна панель AmeriSolar AS-6M30-310, виготовлений з монокритсалічного кремнію. Номінальна потужність одного такого фотомодуля становить 310 Вт. Панель виготовлена з 60 фотоелементів на кожний з яких нанесено 5 струмозємних шин, які з'єднані між собою послідовно з використанням 3 швидкодіючих діодів шотки. Захисні діоди обмежують роботу частини фотоелементів при частковому затіненні. Рама фотомодуля товщиною 35 мм, виготовлена з анодованого алюмінію. Фотоелементи захищені міцним гартованим склом товщина якого становить 3,2 мм, цього достатньо щоб захистити панель від поривів вітру у розмірі 5 400 Па (еквівалентно 500 кг рівномірного навантаження по всій поверхні). Конструкція рами оброблена спеціальним вологостійким клеєм який захищає батарею від попадань вологи в середину корпуса.
Характеристика Amerisolar AS-6M30-310W:
Характеристика | Значення |
Країна-виробник: | Китай |
Виробник ( торгова марка ) | Amerisolar |
Входить в Tier-1 | Ні |
Назва моделі | AS-6M30-310W |
Технологія виробництва | 5bb ( bush bar ) |
Номінальна потужність, (Вт) | 310 |
Тип кристалу | MONO ( монокристалічний кремній ) |
Напруга при макс. потужності, (В) | 32,9 |
Струм при макс. потужності, (A) | 9,6 |
Напруга холостого ходу, (В) | 38,92 |
Струм короткого замикання, (A) | 10.34 |
Допустиме відхилення потужності, (Вт) | 0 ... + 5 |
Максимальна напруга системи: (В) | 1000 |
Коефіцієнт падіння напруги в залежності від нагрівання фотомодуля ( % / ℃ ) | 0,35 |
Коефіцієнт падіння струму в залежності від нагрівання фотомодуля ( % / ℃ ) | 0,06 |
Коефіцієнт втрати потужності в залежності від нагріву фотомодуля ( % / ℃ ) | 0,41 |
Кількість елементі: шт. | (6*10) - 120 шт |
Розмір комірки (фотоелемента), мм | 156 * 156 |
Кількість діодів в зяднуючому боксі ( шт. ) | 3 |
Підключення: | кабель соларний 900мм, з конектором МС4 |
Захисне скло | Антиблікове, закалене, товщиною 3,2 мм |
Рама | Анодований алюміній |
Робоча температура навколишнього середовища, (° C) | - 40 ... + 85 |
Габарити, Д*Ш*Т (мм) | 1650 × 992 × 35 |
Вага, (кг) | 18,2 |
ККД сонячної батареї, (%) | 18,8 |
Максимальна сила струму на запобіжниках ( А ): | 15 |
Захист від пилу і води по ІР | 67 |
Максимальне статичне навантаження снігом ( Pa ) | 5400 |
Максимальне статичне вытрове навантаження ( Pa ) | 2400 |
Гарантія на роботу (років) | 12 |
Гарантія на вироблену потужність 90% (років) | 10 |
Гарантія на вироблену потужність 80% (років) | 25 |
